漫步城市街頭，

鱗次櫛比的公共建筑中，

不銹鋼、鋁板、玻璃幕墻憑借其現(xiàn)代感十足的外觀

成為城市天際線的亮點。

但你是否注意到，

不少幕墻存在波浪變形、

影像扭曲、光帶斷裂等問題？

這就是困擾行業(yè)的光學畸變與平整度問題。

隨著幕墻應(yīng)用愈發(fā)廣泛，

光學畸變與平整度問題也愈發(fā)突出，

不僅影響建筑美學呈現(xiàn)，

還可能伴隨應(yīng)力不均、

自爆風險等安全隱患。

今天，我們就針對不銹鋼板、鋁板、玻璃

三大主流幕墻材料，

梳理一套全面的平整度提升與光學畸變解決方案，

幫你避開幕墻“顏值翻車”坑！

01.

不銹鋼幕墻

當前公共建筑的不銹鋼幕墻，

絕大多數(shù)存在光學畸變，

其中鏡面不銹鋼問題最為嚴重，

常見有波浪形畸變、凹凸畸變、

整體“哈哈鏡”效應(yīng)等。

核心原因在于常用的

1.5mm單層鏡面不銹鋼板剛度不足，

其剛度僅為2.5mm單層鋁板的1.2倍，

極易產(chǎn)生變形。

解決不銹鋼光學畸變，

核心思路有兩個：

一是提升板材剛度，從根源抑制變形；

二是降低板材對畸變的敏感度，弱化視覺缺陷。

1. 提升剛度：

從材料組合入手，性價比與效果兼顧

通過優(yōu)化板材結(jié)構(gòu)提升剛度，

是解決畸變的核心手段，

推薦以下幾種方案，

按性價比優(yōu)先級排序：

疊加板（優(yōu)先推薦）：

采用不銹鋼板+鍍鋅鋼板緊密貼合的組合，

剛度提升效果顯著。

例如：1.5mm不銹鋼板+1.5mm鍍鋅鋼板、

2.0mm不銹鋼板+2.0mm鍍鋅鋼板、

2.0mm不銹鋼板+2.5mm鍍鋅鋼板的剛度，

分別是1.5mm單層不銹鋼板的

2.1倍、4.9倍、7.4倍。

其中2.0mm不銹鋼板+2.0mm鍍鋅鋼板以上規(guī)格，

可消除絕大多數(shù)應(yīng)用場景的光學畸變，

成本遠低于加厚至3.0-4.0mm的單層不銹鋼板。

復(fù)合板：

選擇不銹鋼復(fù)合鋁板或蜂窩不銹鋼板，

通過不同材料的組合提升整體剛度，

適用于對重量有要求的場景。

加厚/疊加其他板材：

直接增加不銹鋼板厚度，

或采用不銹鋼板與其他高強度板材的疊加方案，

進一步提升剛度儲備。

配套設(shè)計優(yōu)化：

加密加強筋、采用允許熱脹冷縮的浮動式系統(tǒng)、

嚴控安裝平面度（協(xié)議比標準更小的允許偏差），

從設(shè)計和安裝環(huán)節(jié)輔助提升平整度。

2. 降低敏感度：通過表面處理弱化畸變視覺效果

若預(yù)計光學畸變不可避免，

可通過選擇特殊表面處理的不銹鋼板，

降低人眼對畸變的敏感度，

推薦以下方案：

鍍鈦啞光（PVD）不銹鋼板：

平衡效果最佳，

適合“既要減少畸變，

又接近鏡面質(zhì)感”的需求。

通過物理氣相沉積工藝形成微結(jié)構(gòu)涂層，

柔化散射光線，

抑制畸變的同時保留高級金屬光澤，

成本比1.5mm單層鏡面不銹鋼板高2.0-4.0倍。

壓花/錘紋不銹鋼板：

敏感度極低，

適合“不惜一切代價避免畸變”的場景。

表面宏觀立體凹凸紋理打散光線，

避免清晰鏡像，

徹底解決畸變問題，

但美學效果與鏡面完全相反，

主打立體裝飾感。

噴砂/研磨啞光不銹鋼板：

單純降低敏感度的最佳選擇之一。

表面微觀凹凸結(jié)構(gòu)實現(xiàn)均勻漫反射，

徹底消除“哈哈鏡”效應(yīng)，

但完全喪失鏡面光澤，

呈現(xiàn)純啞光質(zhì)感。

不銹鋼板光學畸變敏感度排序（由高到低）：

拉絲、鍍鈦啞光、酸洗鈍化、化學蝕刻、

研磨啞光、噴砂啞光、壓花/錘紋；

接近鏡面效果且敏感度低的排序（由高到低）：

鍍鈦啞光、細拉絲、高目數(shù)研磨。

02.

鋁板幕墻

鋁板幕墻的變形問題同樣普遍，

表現(xiàn)為波浪變形、局部鼓凸、凹陷、翹曲、扭曲等，

成因涉及設(shè)計、基材、加工、

施工、運輸?shù)榷鄠€環(huán)節(jié)。

解決核心在于全流程嚴控品質(zhì)，

從設(shè)計源頭、工藝加工、施工安裝多維度發(fā)力。

1. 設(shè)計源頭把控：規(guī)避基礎(chǔ)缺陷

設(shè)計是避免變形的關(guān)鍵，

需重點關(guān)注以下要點：

嚴控板面撓度：

大分格鋁板

采用更嚴格的撓度限值

（如：L/150-L/200），

避免風壓作用下產(chǎn)生波浪感。

優(yōu)化連接節(jié)點：

采用可釋放熱應(yīng)力的定距壓塊、

掛接等活動系統(tǒng)，

減少固定式系統(tǒng)導致的應(yīng)力累積。

合理分格：

嚴控板塊層高，

層高方向采用兩分格或三分格，

避免分格過大導致剛度不足。

選對合金牌號：

嚴禁使用1系列純鋁或鋁合金，

采用3系列及以上牌號；

大板塊分格優(yōu)先選擇6061-T6等結(jié)構(gòu)用狀態(tài)。

加強筋與折邊設(shè)計：

300-500mm間距設(shè)置加強筋，

與折邊有效連接形成整體受力；

折邊最小尺寸控制在25mm以上，

大分格面板建議30mm以上。

嚴控板材厚度：

采用3.0mm及以上厚度鋁板；

高標準項目可選10-25mm蜂窩鋁板；

穿孔鋁板額外增加0.5mm厚度。

2. 工藝與施工管控：避免過程性缺陷

加工和施工環(huán)節(jié)的不當操作會直接導致變形，

需重點管控：

加工工藝：

合理控制折邊順序、

折彎機壓力/間隙，

避免折邊回彈；

優(yōu)化焊接、栓接、粘接工藝，

確保加強筋安裝牢固無變形；

精準控制掛耳孔位、穿孔率與孔徑，

避免應(yīng)力集中。

施工安裝：

采用激光鉛垂儀、全站儀等

精密設(shè)備測量放線和調(diào)平龍骨，

嚴控構(gòu)件直線度、幕墻垂直度等偏差；

嚴禁“以板調(diào)龍骨”；

控制掛點緊固力矩，

避免過緊或過松；

按“從下往上、先中間后四周”的順序安裝，

避免產(chǎn)生初始應(yīng)力。

運輸與成品保護：

豎放存放鋁板，

合理設(shè)置墊木支點；

避免隨意堆放、踩踏、撞擊，

防止交叉作業(yè)破壞。

3. 特殊因素應(yīng)對：解決隱性變形誘因

熱橋效應(yīng)：

加強筋與面板采用同一金屬（鋁合金），

避免鋼與鋁直接連接因膨脹系數(shù)差異產(chǎn)生內(nèi)應(yīng)力。

位移吸收：

采用經(jīng)計算滿足位移量的系統(tǒng)，

大板塊分格或風壓變化大的場景，

需預(yù)留20mm及以上位移量。

熱應(yīng)力與微環(huán)境：

嚴控噴涂烘烤的爐溫均勻性和降溫速率；

保證鋁板背后空腔通風散熱，

避免熱量積聚導致鼓曲。

4. 快速見效方案：直接增厚或采用復(fù)合板材

若需簡單直接解決變形問題，

可通過增加鋁板厚度或采用高性能復(fù)合板材，

剛度提升效果直觀：

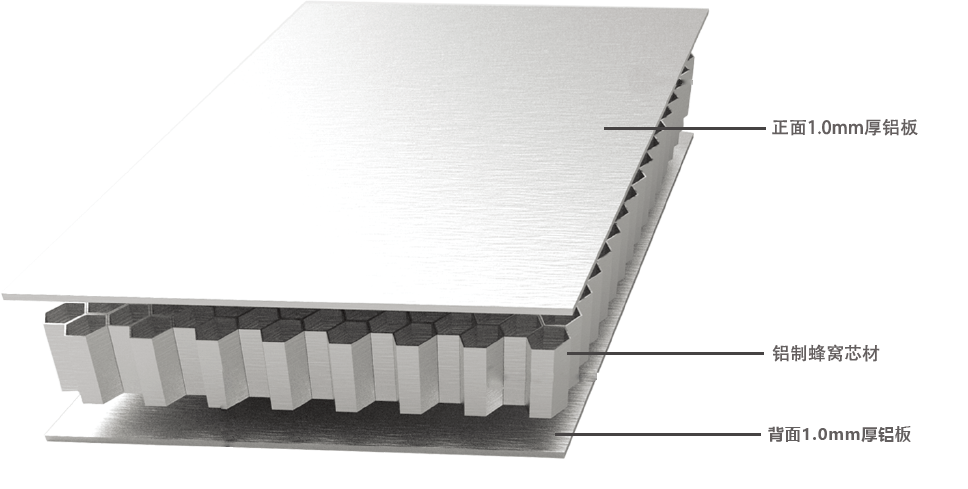

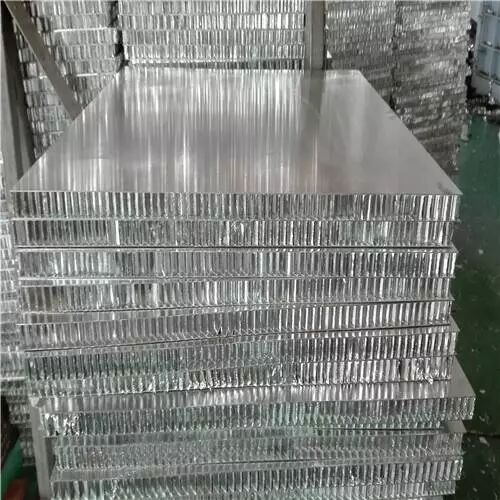

蜂窩鋁板：

10mm、15mm、20mm蜂窩鋁板剛度

分別是2.5mm單層鋁板的23倍、55倍、100倍，

10-15mm規(guī)格可極致消除波浪變形。

全維鋁芯復(fù)合板：

4mm、6mm、8mm規(guī)格剛度

分別是2.5mm單層鋁板的2.7倍、9.1倍、22.6倍，

8mm規(guī)格可滿足絕大多數(shù)場景需求。

加厚單層鋁板：

3.0mm、3.5mm、4.0mm單層鋁板剛度

分別是2.5mm單層鋁板的1.7倍、2.7倍、4.1倍，

是高性價比的提升方案。

5.品質(zhì)組合方案

（按平整度效果從高到低）

極致品質(zhì)：

鏡面級鋁基材+嚴控撓度+活動系統(tǒng)+

合理分格+增厚+高合金牌號+

嚴控加工施工+考慮微環(huán)境熱效應(yīng)（無波浪變形）。

高端品質(zhì)：

陽極氧化級鋁基材+嚴控撓度+活動系統(tǒng)+

合理分格+增厚+高合金牌號+

嚴控加工施工（基本無波浪變形）。

優(yōu)質(zhì)品質(zhì)：

精涂裝級鋁基材+活動系統(tǒng)+合理分格+

高合金牌號+嚴控加工施工（無明顯波浪變形）。

合格品質(zhì)：

A級鋁基材+固定系統(tǒng)+合理分格+

高合金牌號+嚴控施工（局部輕微波浪變形）。
